PRIX INVERSEUR DE SOURCE AUTOMATIQUE

Conception et fabrication d’armoires d’automatismes pour groupes électrogènes et coffrets électriques 5-160kVA




CONECT 6kVA

32A/230V



Comment raccorder un groupe électrogène à une maison

GARANTIE 10 ANS

(TVA ET FRAIS DE TRANSPORT INCLUS)

349€

GARANTIE ET PAYMENT PAYPAL

Tous nos produits sont certifiés conformes aux normes applicables


 BERNINI DESIGN SRL

 [email protected]
Tel +39 335 7077148

PANNOU ATS MANUEL D'INSTALLATION ET D'UTILISATION


L’armoire démarrage automatique et inverseur de source automatique CONECT, pour groupe électrogène  monophasé portátil, permet d'alimenter automatiquement votre habitation ou installation en cas de coupure du réseau. Monté et pré-câblé en coffret étanche IP65. L’inverseur de source automatique CONECT est un automate monophasé avec détection absence secteur et commutation automatique de charge assurant le contrôle-commande et la surveillance d'un groupe électrogène. Sa programmation s’effectue rapidement avec potentiomètres variables.  Garantie 3 ans et certification CE.

Connecteur avec cable 3m pour groupe électrogène diesel Pramac PMD5000S

49€

Generator tip PMD5000S

GARANTIE ET PAYMENT PAYPAL


Connecteur avec cable 3m pour groupe électrogène diesel HYNDAI DHY6000SE

49€

GARANTIE ET PAYMENT PAYPAL


INVERSEUR DE SOURCES AUTOMATIQUE TRIPHASÉ AVEC LE BE242RB

Le Be242 est un automate triphasé avec détection absence secteur et commutation automatique de charge assurant le contrôle-commande et la surveillance d'une groupe électrogène. Sa programmation s’effectue rapidement et tous les paramètres, alarmes et fonctions sont visualisés affichés au moyen d’un afficheur écran à luminosité élevée, capable de fonctionner dans une plage de températures entre -30°C à + 70°C. Les mesures couvrent Vca, Ica, Vcc, Hz, cumul des heures de fonctionnement, tr/mn et  Vcc batterie (moteur). Le Be242 est conforme aux spécifications NFPA-110 et NFPA-99. L'armoire Be242 est dans un coffret fabriqué en tôle d'acier. Dans le compartiment supérieur se trouve l’automate Be242.



BE242 MANUEL D'INSTALLATION

L’inverseur de source automatique triphasé est fourni prêt à l’emploi.

Caractéristiques techniques:

- Plage de tension : 320-440V
- Fréquence : 47-55 Hz
- Chargeur de batterie : 12 V/2A

- 15kVA........160kVA

INVERSEUR DE SOURCES AUTOMATIQUE BE242

REMISE SUL LA QUANTITÉ

 réduction commerciale 5%-10%-15%-25% habituelle accordée en fonction des quantités achetées





KVA/A

PRIX

CM

KG

15/30A

792€

50x40x21

14

25/45A

877€

50x40x25

16

40/63A

1086€

70x50x25

22

60/100A

1403€

70x50x25

28

80/125

1891€

80x60x30

34

100/150A

2098€

80x60x30

38

130/200A

2672€

80x60x30

44

160/259A

3160€

80x60x30

48

Tous les prix incluent la TVA

Extension de garantie à trois ans en tout à partir de la date de livraison



INVERSEUR DE SOURCE AUTOMATIQUE

[1] Contacteur générateur   [2] Contacteur EDF   [3] Arrivée sur bornes 3P+N+T 2.5-50mm² groupe électrogène et source réseau  [3] Départ sur bornes 3P+N+T 2.5-50mm² charge   [4] Transformateurs de courant   [5] Départ sur bornes 1.5mm² pour la commande de groupe électrogène   [6]Contrôleur ATS   [7] Arrêt d'urgence   [8] Départ sur bornes 1.5mm² pour la commande de groupe électrogène   [9] Boîtier en acier  [10] Interrupteurs Magnétothermique  [11] Carte relais électronique  [12] Chargeur de batterie.




LIVRAISON GRATUITE EN EUROPE

15kVA Be242

792€


Avez-vous des questions ?

[email protected]

+39 335 70 77 148


LIVRAISON GRATUITE EN EUROPE

25kVA Be242

877€


SCHEMA INVERSEUR DE SOURCES AUTOMATIQUE TRIPHASÉ

schema inverseur automatique pour groupe electrogene


Qu'est-ce que un inverseur de sources automatique

L’inverseur de source automatique [1] assure la surveillance du réseau public (MAINS) en tension et en fréquence. Si l’un de ces deux paramètres sort des limites qui ont été définies par l’utilisateur après un temps également défini par l’utilisateur, l’inverseur de source automatique donne l’ordre [2] de démarrage au groupe électrogène [4]. Lorsque la tension et la fréquence du groupe électrogène [4] sont dans les tolérances définies par l’utilisateur,  l’inverseur de source automatique assure la fermeture des contacteurs de puissance du groupe électrogène et l’utilisateur est ainsi à nouveau alimenté (LOAD).

Qu est-ce que un inverseur de sources automatique

Lorsque le réseau public (MAINS) est à nouveau disponible, l’inverseur de source automatique, après un temps défini par l’utilisateur, ouvre le contact de commande du groupe électrogène [3] et assure le basculement de l’utilisation sur le réseau public (MAINS).  Les principales fonctions d'automation et protection sont indépendantes et peuvent être activées ou désactivée individuellment, pour satisfaire des applications particulières. Le dispositif Be28 est équipé dans sa version standard d'un port RS485 qui permet la connexion avec un ordinateur par un convertisseur MODBUS-USB (ou MODBUS-TCP/IP) et le software dédié [5]. Le Be28 permet d'utiliser l’inverseur de source automatique à distance dans toutes ses fonctions. Un mode test permet de procéder à une commutation de source même si les conditions du réseau public sont réunies et un mode simulation défaut ligne principale également. Il comprend le contrôleur d’inverseur de source Be28 et les protections sur les 2 lignes d’entrée. Sa taille dépend de la puissance du groupe électrogène. L’inverseur de source automatique triphasé est fourni prêt à l’emploi.


EVOLVE GSM

SUPERVISION DU GROUPE ÉLCTROGÈNE AVEC REMONTÉS D’ALERTES PAR SMS

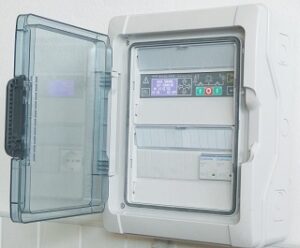

L’armoire démarrage automatique et inverseur de source EVOLVE, pour groupe électrogène  monophasé de 6 kVA, permet d'alimenter automatiquement votre habitation ou installation en cas de coupure du réseau. Le dispositif EVOLVE permet une gestion complète  du groupe électrogène.  Les marques que vous pouvez connecter sont Sdmo, Hyundai, Mosa, Green Power, Mase, Pramac ou encore Makita. En suivant un cycle prédéfini, dès que la tension du réseau faiblit, le dispositif EVOLVE va opérer le démarrage du du groupe électrogène, l'alimentation de l'installation, l'arrêt du groupe au rétablissement des conditions opératives normales sans l'intervention du personnel. L’inverseur de source EVOLVE permet plusieurs innovations, en particulier: la communication claire et sans équivoque vers l'opérateur; la capacité d'analyse automatique des événements qui peuvent créer des alarmes, la visualisation de l'intégralité des mesures et des paramètres électriques que le dispositif mesure.


Journaux d’événements

L' EVOLVE enregistre les événements liés au système et aux appareils, ce qui inclut les défauts et avertissements déclenchés sur le groupe électrogèn, les commutateurs de transfert et les capteurs. La visualisation sur l’écran, a cristaux liquides avec128x64 pixel, des paramètres électriques du groupe électrogène, des paramètres du moteur,  des messages d'alarme, des différentes instructions et messages permet à l’utilisateur de contrôler en permanence les performances du groupe électrogène et de diagnostiquer instantanément la cause d’un éventuel alarme.

EVOLVE 6kVA AVEC GSM

EVOLVE GSM ATS PANEL INSTALLATION MANUAL

GARANTIE 10 ANS

(TVA ET FRAIS DE TRANSPORT INCLUS)

699€

GARANTIE ET PAYMENT PAYPAL

Le coffret EVOLVE-GSM offre une solution pratique pour surveiller à distance le groupe électrogène, le commutateur de transfert, les capteurs, et commandes de sortie. L'utilisateur peut accéder à l'appareil de surveillance à distance avec le téléphone mobile GSM.


PRINCIPALES FONCTIONS

Affichage des principales mesures
Affichages des défauts
Télécommande de démarrage

Télécommande de test

Gérer le transfert

Télécommande acquittement des défauts
