Controlador de grupo electrógeno BM80

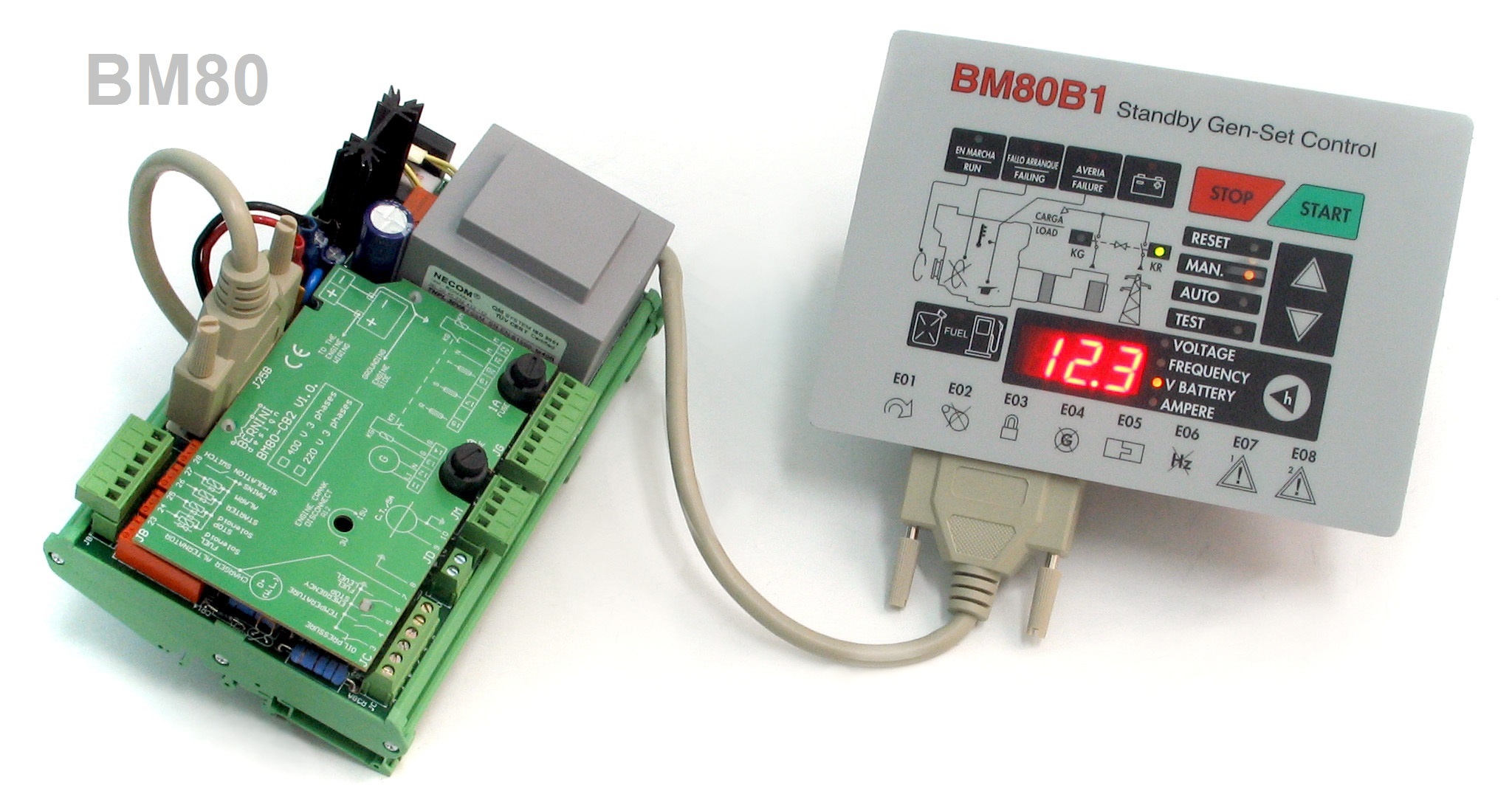

El controlador BM80 fue diseñado en 1984. Después de 40 años, todavía se encuentra en plena producción. Es adecuado para generadores de tamaño mediano.
HAGA CLIC PARA OBTENER LA IMAGEN HD
A lo largo del año, se han fabricado varias versiones. La más reciente es la BM80B2. Su principal característica es la posibilidad de visualizar la configuración de los trimmers en la pantalla. Esto ayudará a configurar con precisión el controlador según sus necesidades.
El BM80 (B-B1-B2) es un sistema de control y monitorización universal trifásico para generadores. Ofrece funciones de medida y alarmas mediante LEDs y su display Opera con pulsadores. Un diagrama mímico con LEDs proporciona información sobre el estado de la red, el generador y los modos de operación. El BM80B2 es adecuado para un sistema de baterías de 12 o de 24V (configuración automática), e incluye un cargador electrónico de baterías.
COMPRA EL BM80B2 12V
399€
ENVÍO GRATUITO A LA COMUNIDAD EUROPEA
(ex works non-EU)
PLAZO DE ENTREGA 20 DÍAS
También puede pagar mediante transferencia bancaria. Solicite siempre una factura proforma y envíe todos los detalles.
BERNINI@BERNINI-DESIGN.COM
Al realizar un pedido, especifique la fuente de alimentación 12V o 24V. El precio es diferente.
COMPRA EL BM80B2 24V
499€
ENVÍO GRATUITO A LA COMUNIDAD EUROPEA
(ex works non-EU)
PLAZO DE ENTREGA 20 DÍAS
También puede pagar mediante transferencia bancaria. Solicite siempre una factura proforma y envíe todos los detalles.
BERNINI@BERNINI-DESIGN.COM
BM80 DESCRIPCIÓN DETALLADA
El BM80B2 es un sistema de control para grupos generadores de emergencia. El control supervisa los siguientes parámetros: Baja presión de aceite, Alta temperatura, Simulación del suministro, Parada de emergencia, Bajo nivel de combustible, Tensión del suministro (trifásico), Tensión del generador (entre fase y neutro), Corriente del generador (fase L1), Frecuencia del generador, Tensión de la batería y Alternador de carga de la batería. Además, el BM80B2 controla las siguientes salidas: Arranque, Solenoide de parada o Precalentamiento, Bocina de alarma, Solenoide de combustible, Contactores del suministro y del generador. También posee un cargador electrónico interno (12 V/1 A y 24 V/1 A) para cargar la batería del motor.
Modo de operación MANUAL
En el modo de operación manual, los botones [START] y [STOP] (Arranque y parada) se utilizan para controlar el motor. Ante un fallo en el suministro, el control BM80B2 transfiere la carga solamente si está en el modo de operación 'AUTO'.
Modo de operación AUTO (Automático)
Los temporizadores del control BM80B2 se controlan por medio de un juego de potenciómetros (R2-3-4-8) ubicados en la parte superior de la tapa posterior. Los temporizadores se activan cuando el parámetro de tensión cae por debajo (o supera) el valor de ajuste del potenciómetro R4. La temporización de fallo y restauración del suministro está determinada por R2. El temporizador R3 controla el calentamiento (el motor funcionará sin carga). El tiempo de enfriamiento funcionando sin carga está fijado en 30 segundos (el motor funcionará en vacío para enfriar al generador).
PROGRAMACIÓN
La programación se ejecuta mediante el ajuste de los potenciómetros R2, R3, R4 y R8, y los conmutadores DIP (DIP switches) 1 al 6. Para entrar en el modo programación, siga las siguientes instrucciones:
A)- Para seleccionar el modo operativo OFF pulse el botón [MODE-UP].
B)- Mantenga pulsado el botón [MODE-UP] hasta que el LED amarillo RESET comience a parpadear (aproximadamente 6 segundos).
C)- Seleccione el parámetro a programar mediante los botones [MODE-UP] y [MODE- DOWN].
D)- Pulse el botón [MODE-DISPLAY] para mostrar el ajuste del parámetro.
E)- Para modificar el ajuste de un potenciómetro utilice un destornillador de 2 mm y hágalo girar lentamente en sentido antihorario u horario. Pulse el botón [MODE-DISPLAY] para mostrar el ajuste.
F)- Para modificar el estado de un conmutador DIP cambie su palanca a la posición deseada. Pulse el botón [MODE-DISPLAY] para mostrar el ajuste del conmutador DIP ([On] u [OFF]) (activado – desactivado).
G)- Para salir del programa, desconecte la alimentación o pulse el botón [MODE DOWN].
La siguiente lista contiene los parámetros programables:
[r. 2] Tiempo de falla o restauración del suministro: 1"- 99" segundos
Expresa el tiempo necesario, en segundos de interrupción continua del suministro (o de su restauración continua), para iniciar el ciclo automático de arranque del motor (o para iniciar la secuencia automática de parada).
[r. 3] Tiempo de calentamiento: 1"- 99" segundos
Expresa el retardo necesario para el calentamiento del motor. Luego de este retardo, el control BM80B2 activará el contactor del generador.
[r. 4] Subtensión del suministro y del generador: 150-200 Vca
Si la tensión cae por debajo del valor de [ajuste] durante al menos 6 segundos luego de que el control BM80B2 ha activado el contactor, la protección por subtensión [E09] se activará (vea la sección 9.0).
[r. 8] Ajuste de la sobrecarga (*): 10-48 A, 20-96 A, 40-190 A, 80-390 A, [INH.] (desactivado)
Si la corriente supera el valor de ajuste durante más de 6 segundos, el BM80B2 abre el contactor y el display muestra el mensaje [E05]. El ajuste [INH.] desactiva la alarma.
(*) vea las relaciones del transformador de corriente (sección 14.0)
