Centralina quadro automatico gruppo elettrogeno BeK3
Vedi la linea completa di centraline Bernini Design Srl

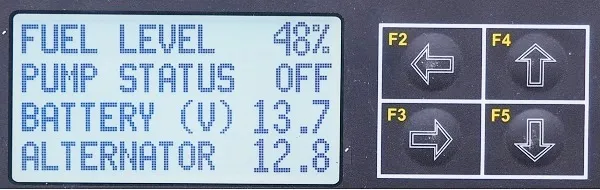

La centralina quadro automatico BeK3 controlla un gruppo elettrogeno trifase in emergenza alla rete. La BeK3 ha segnalazioni ottiche per mezzo di indicatori luminosi e visualizzatore grafico per mostrare i parametri del motore, misure elettriche, allarmi ed impostazioni.
La BeK3 è programmata di fabbrica ma tutti i parametri di automazione possono essere liberamente modificati ed adattati alla applicazione. Si programma a mezzo dei tasti sul pannello frontale oppure per mezzo di apposito software di telegestione.
La K3 dispone di interfaccia Canbus per motori compatibili SAE1939 ed interfaccia Rs485 con protocollo MODBUS. La Centralina Gruppo Elettrogeno BeK3 è la soluzione ideale per quadri automatici gruppi elettrogeni in emergenza alla rete di tipo industriale oppure dove è necessario un controllo granulare di tutte le sequenze di automazione quadro automatico di emergenza alla rete.
Acquista la centralina AMF BeK3
299 €
Iva e trasporto compresi
Supporto: 335 70 77 148
Condizioni Vendita Recesso Garanzia
Prezzi di listino per quantità
Prezzi franco magazzino IVA compresa.
Pezzi |
Unitario |
Totale |
10 |
160 € |
1.600 € |
25 |
132 € |
3.300 € |
50 |
114 € |
5.700 € |
100 |
99 € |
9.900 € |

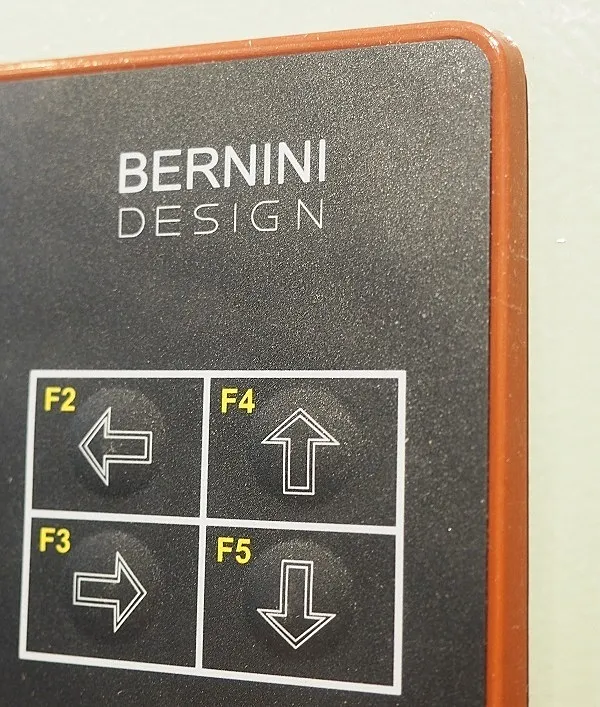

La perfezione meccanica: design eccellente

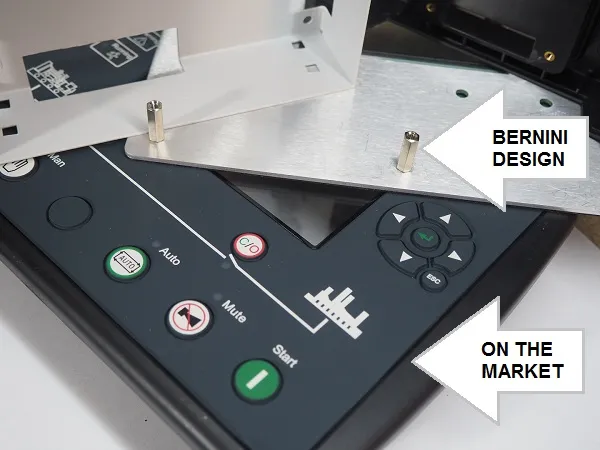

La meccanica della BeK3 si distingue dalla concorrenza: metalli pregiati per schermare le interferenze elettromagnetiche e puro silicone per una protezione IP62. Non costruiamo giocattoli in plastica.

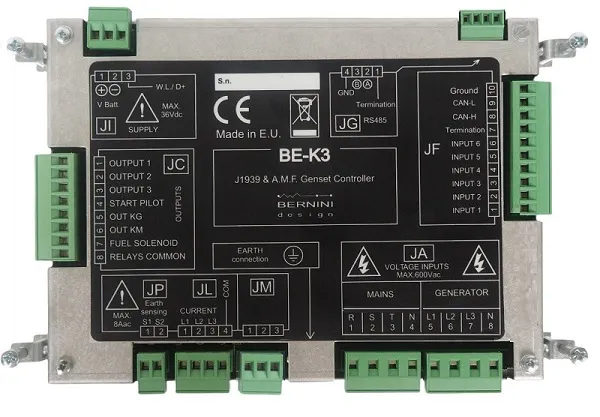

Il retro della BeK3 è costituito da lamiera di ferro verniciata a polvevi. Questo approccio garantisce una efficace schermatura dai disturbi elettromagnetici generati dalla commutazione degli interruttori motorizzati o dai contattori.
Vista dettagliata delle connessioni
Il fissaggio della centralina è garantito da 4 clips con viti M4 fornite in dotazione. Tutte le connessioni sono ordinate logicamente e dotate di connessioni facilmente removibili.

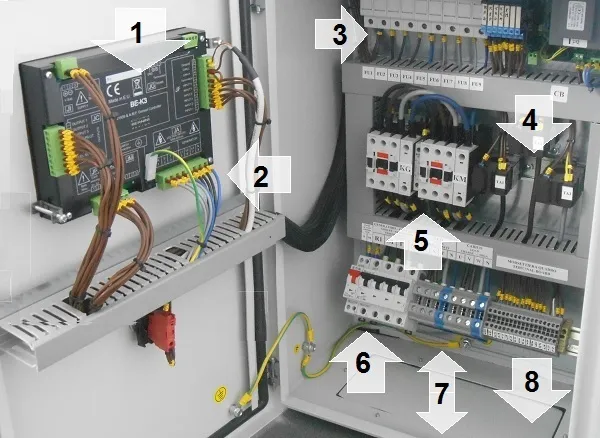

Vista interna quadro automatico 40kVA
Nella figura un esempio di cablaggio della BeK3 in un quadro automatico di intervento gruppo elettrogeno in emergenza alla rete
[1] Connessione alimentazione [2] Telecontrollo Modbus [3] Canbus ed ingressi analogici e digitali [4] Ingresso tensioni [5] Terra [6] Ingresso correnti [7] Uscite digitali.
Schema applicativo dalla centralina Bek3
Per la BeK3 si consiglia la soltione con teleruttori. Prevedere eventualmente un commutatore di emergenza manuel che bypassa totalmente il quadro nel caso, a lungo termine, ci sia un problema ad un teleruttore. Notare la connessione di un relè KKM per il comando della bobina del teleruttore rete. Esendo normalmente chuso, assicura la continuità di connessione alla rete anche in caso di manutenzione della batteria motore.
Allarga Immagine
Per la costruzione di un quadro automatico di intervento gruppo elettrogeno dovete utilizzare relè di interfaccia per il comando del motore e dei teleruttori. Prevedere inoltre un caricabatterie per mantenere la batteria in totale efficienza. Il positivo dei rele ausiliari deve essere connesso al terminale JC8. Programmare la centralina con il rapporto dei trasformatori di corrente che installate. I T.A. (trasformatori amperometrici) devono avere il secondario a 5A. La selezioine deve essere fatta in base alla massima corrente ammessa del quadro. La BeK3 accetta qualsiasi tipo di formato fino a 1000A/5A. Di solito si usano TA da 50/5, 100/5 e 250/5. Rispettare la polarità dei terminali S1 ed S2 per evitare l'intervento della protezione di ritorno di energia (indicata da un valore negativo dei KVA sul display). Mantenere inoltre la sequenza delle fasi corrispondente alle tensioni.
Simulazione segnale motore in moto
La BeK3 ha diverse sorgenti per capire se il motore è in moto: frequenza alternatore, tensione alternatore e D+ alternatore a cinghia. Quando si eseguono prove a banco, in manuale od automatico, occorre portare a massa il terminale JI3 per simulare la condizione di motore "fermo". Se lasciate il terminale JI3 "aperto", la centralina intende che il motore è in moto e non riuscirete a simulare una sequenza di start: il segnale di motore in moto inibisce infatti lo start del motore.
Collegare il gruppo elettrogeno alla BeK3
Il collegamneto del gruppo elettrogeno alla BeK3 avviene in 2 fasi: ausilairi del motore e collegamenti di potenza. La prima operaione è metetre in funzinoe il gruppo elettrogeno dal punto di vista avviamento e ferrmata. Nel casi di motori compatibili J1939, tutte le operazioni vengono svolte via software. Nel caso di motori tradizionali occorre connettere adeguati relè di interfaccia.

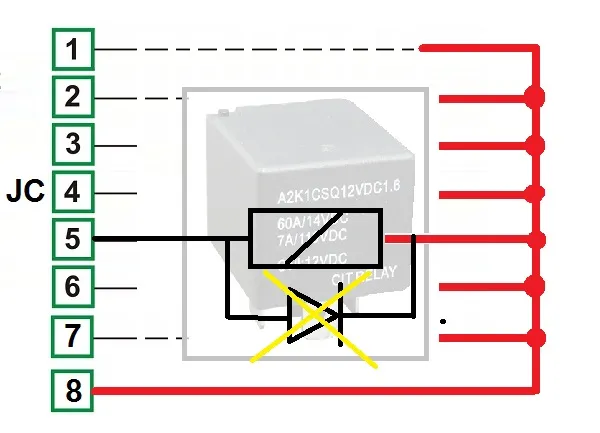

Risulta obbligatorio collegare il positivo comune ai relè ausiliari al terminale JC(. I controdiodi sono installati internamente: non avete necessità di aggiungerli sulla bobina di ogni relè.

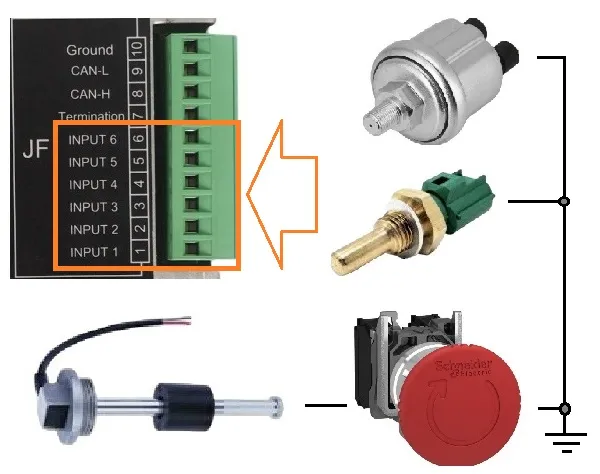

Alla centralina devono pervenire adeguati ingressi digitali ed analogici per completare la automazione del gruppo elettrogeno.
Avete a vosra disposizione 3 ingressi digitali e 3 ingressi analogici liberamente configurabili. Un capo del sensore deve essere connesso al negativo batteria. Non sono ammessi sensori collegati ad altre apparecchiature che possano generare tensioni indesiderate.

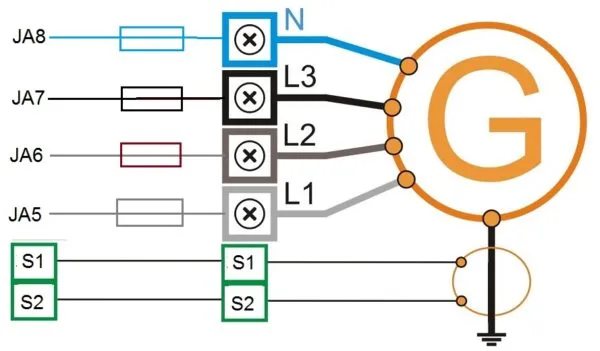

Il collegamento del generatore permette alla centralina BeK3 di eseguire le misurazioni elettriche necessarie. Per motivi di sicurezza è consigliabile di inserire, a monte, dei fusibili da 1 ampere. In alternativa anche un magnetotermico da 16A quadripolare è sufficciente per proteggere i fili di connessione da corto circuiti accidentali.

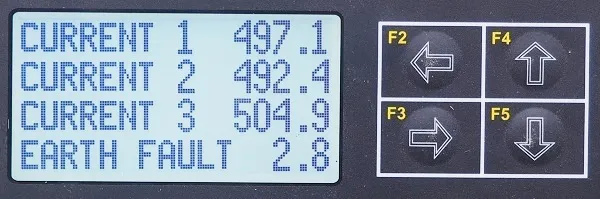

L'inserzione di un TA sul centro stella dell'alternatore permettte di evidenziare perdite di isolamento. Per quanto riguarda la connessione dei TA per le fasi L1 L2 ed L3 è importante rispettare la polarità dei terminali S1 ed S2. La BeK3 è infatti in grado di stabilire la direzione delle correnti. La connessione corretta della sequenza delle fasi è indispensabile per avere misure elettriche precise ed evitare il blocco per "errore sequnza fasi".
Funzionamento dalla centralina Bek3
Al mancare della tensione di Rete, oppure quando uno dei parametri di rete esce dai limiti programmati (frequenza, rotazione fasi ed altri ancora) la Bek3 provvede ad aprire il contattore della Rete allo scopo di proteggere il carico. Dopo tempo tempo programmabile, se persiste la mancanza della rete, la Bek3 attiva la richiesta di avviamento del motore.
Quando i parametri del gruppo elettrogeno sono compatibili con il carico 8oppure in altre parole nei limiti da voi impostati nel programma di controllo), la Bek3 comanda la chiusura del teleruttore del gruppo elettrogeno. La Bek3 controlla la erogazione di energia al carico indicando i parametri elettrici principali: Tensioni / Frequenza/ Potenza attiva / Potenza reattiva / Energia / COSFI, eccetera. Al rientro della rete (quando la rete è nei parametri da voi impostati) la Bek3 attiva una sequenza di trasferimento del carico alla rete e fermata del gruppo elettrogeno.
La centralina gruppo elettrogeno Bek3 è dotata di tutte le logiche per il controllo automatico e la protezione del motore Diesel, Benzina o Gas. Dispone di interfaccia industriale RS485 che support il protocollo MODBUS. Usando il nostro software di telecontrollo potete gestire da remoto il gruppo elettrogeno.
Sono disponibili opzioni per il telecontrollo a mezzo SMS. Questa centralina dispone di un vasto insieme di parametri programmabili, può essere usata per costruire quadri automatici per gruppi elettrogeni a specifica industriale oppure montata direttamente sul gruppo elettrogeno.
Opzioni di telecontrollo
Per mezzo della porta seriale RS485, la BeK3 offre tre opzioni di telecontrollo: GSM, Modbus e TCP/ip. La centralina dispone di serie di interfaccia RS485 con supporto al Modbus. Potete sviluppare la vostra applicazione di telecontrollo.

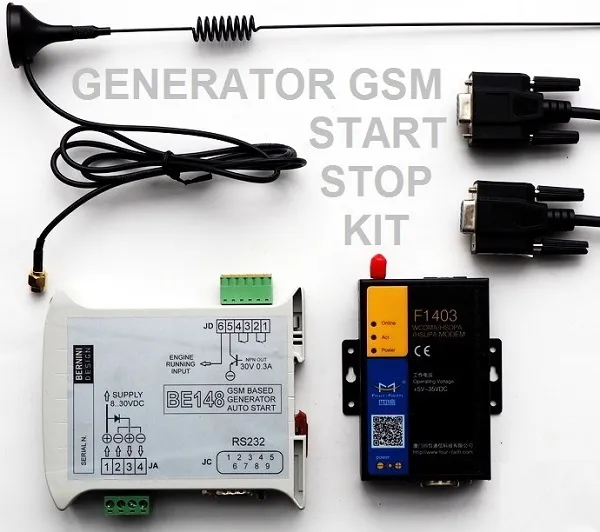

TELECONTROLLO GSM

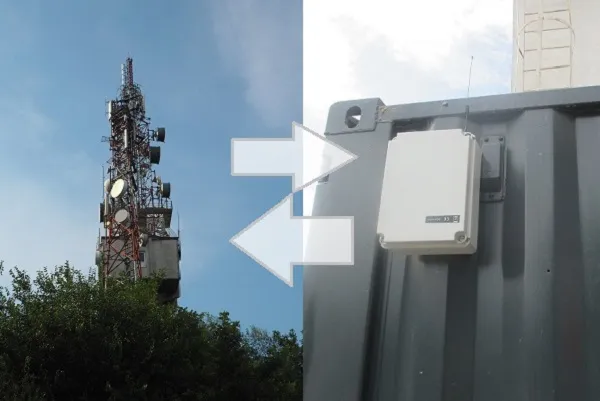

Per mezzo del cellulare avete il controllo globale dell'impianto di emergenza. Il Kit comprende il modem ed il server decodificatore degli SMS. Questo modulo, comunicando a mezzo di RS485 può essere distante fino a 1000 metri dalla centralina BeK3.
In questo modo avete una soluzioine al problema della frequente mancanza di segnale GSM nelle cabine dei generatori Potete telecontrollare l'impianto e ricevere notifiche SMS relative a tutte le condizioni operative. Potete racchiudere il kit in un armadietto ermetico come indicato nella immagine segunete.
Acquista il kit GSM BeK3
Condizioni Vendita Recesso Garanzia
349€
Iva e trasporto compresi

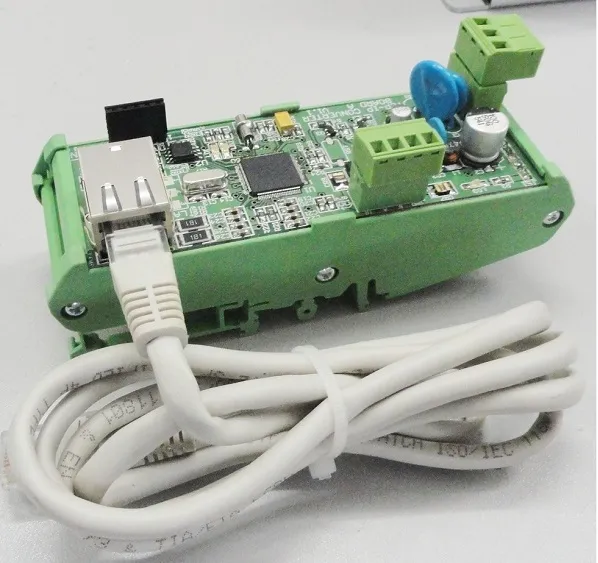

TELECONTROLLO TCP/IP
Questa è la configurazione minima necessaria per gestire a mezzo internet il gruppo elettrogeno. Collegare il cavo RS485 [1] alla BeK3 ed al server TCP/ip [3]. Alimentare il server con tensione continua compresa tra 8 e 30V, Collegare il cavo di rete a computer oppure al router.
Utilizzando il server dedicato, potete collegare la BeK3 al vostro router dotato di IP fisso. Il software di telegestione è fornito gratuitamente.
Acquista il server TCP/IP BeK3
Condizioni Vendita Recesso Garanzia
329€
Iva e trasporto compresi
TELECONTROLLO MODBUS RS485
Per mezzo della interfaccia seriale RS485, la BeK3 permette la comunicazione utilizzando il protocollo MODBUS-RTU. Il driver permette la connesssione di 127 dispositivi su lunghezze fino a 1000 metri.

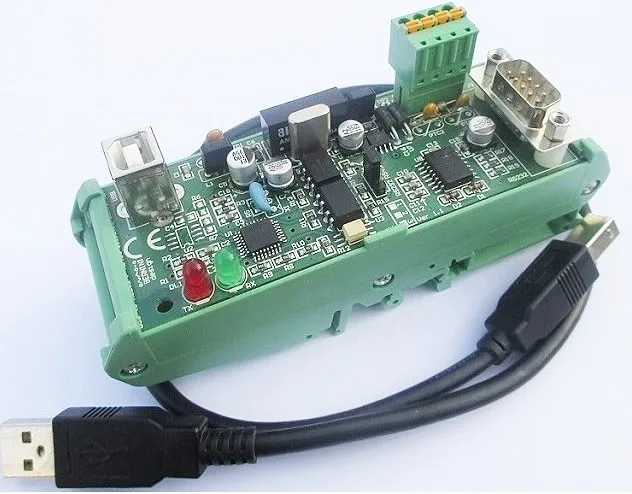

Acquista il convertitore USB-RS485 BeK3
121€
Iva e trasporto compresi
Condizioni Vendita Recesso Garanzia
Istruzioni fondamentali d'uso centralina AMF BeK3

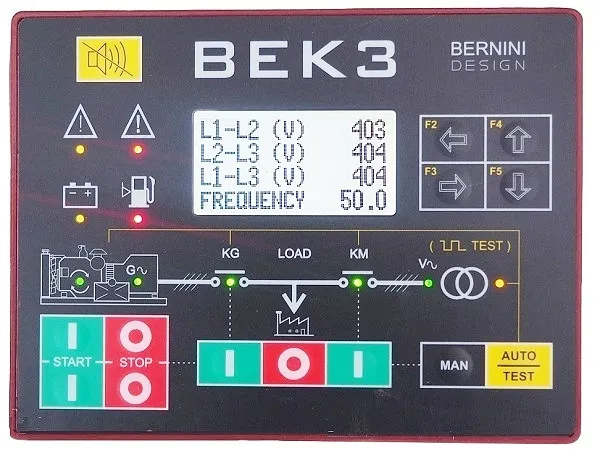

La BeK3 ha una interfaccia utente semplice e comprensibile. I pulsanti di selezione modo operativo hanno indicatori luminosi. Il display conferma passo-passo le operazioni che eseguuite. Automaticamente aggiorna le pagine in tempo reale indicando lo stato dei temporizzatore in fase di conteggio.
COMANDI MANUALI DEL MOTORE
Premere [MAN]. Premere uno dei pulsanti [I-START] fino a fare partire il motore; il display apre la ‘PAGINA DI STATO’ con informazioni del motore e delle sequenze in corso . Durante l’avviamento, la Be-K3 spegne il display. Quando il motore è in moto, il LED verde incluso nel simbolo del motore si accende. Per fermare il motore premere il pulsante [0-STOP] finchè appare il messaggio [ARRESTO] sul display.
COMANDO MANUALE DEI CONTATTORI
Selezionare il modo MAN e fare partire il motore; attendere la segnalazione verde di Presenza Generatore. Premere [ KG ] per chiudere il contattore del generatore. Per trasferire il carico alla rete, attendere la luce verde di presenza rete. Premere [ KM ]: il KG si apre ed il KM si chiuderà dopo un breve ritardo.
Per aprire un contattore, premere [ O ] in qualsiasi momento.
MODO AUTOMATICO
La Centralina Comando Gruppo Elettrogeno Be-K3 può fare partire il motore in qualsiasi momento. Non lavorare sul gruppo elettrogeno e le realtive parti quando la K3 è collegata. Raccomandiamo di scollegare la batteria, il caricabatteria e tutte le sorgenti di tensione. Applicare cartelli di pericolo nei pressi del quadro e del gruppo elettrogeno.
Premere [AUTO] finchè si accende la relativa segnalazione gialla. Il motore parte quando la centralina comando gruppo elettrogeno Be-K3 individua una caduta della tensione di rete. Il contattore della rete si apre dopo il tempo di [MAINS BREAKER].
Dopo il tempo di [WARM UP] se la tensione e la requenza sono entro i limiti programmati il contattore del generatore si chiude. Se la rete rientra nei limiti impostati, il KG si apre. Il KM si chiude dopo un tempo programmabile di scambio [KM CHANGEOVER].
Il motore si ferma dopo il tempo di [ COOL DOWN ]. Se il motore va in blocco per causa di un allarme, il contattore KM si chiude indipendentemente dalla stato della rete se il parametro [ NFPA-110 ] è in modo [ ON ], altrimenti il KM viene chiuso solo se i parametri della rete sono nei limiti impostati. In modo AUTO, la K3 esegue una prova periodica se opportunamente programmata. Durante il test, il LED giallo ‘AUTO’ continua a lampeggiare.
In modo AUTO, la K3 può fare partire il motore se si attiva un comando remoto . Potete fermare il motore in qualsiasi momento selezionando il modo manuale e premendo uno dei pulsanti di stop.
MODO TEST
Premere il pulsante [ AUTO ] fino a chè il LED inizia a lampeggiare. La K3 farà partire il motore immediatamente e trasferisce il carico al generatore solo se non diversamente programmato nel parametro [ KG TEST CONTROL ] (vedi sezione 8.03 del manuale installatore ). Per uscire dal modo TEST, premere il pulsante [ AUTO ] brevemente oppure selezionare un altro modo operativo.
