Qu'est-ce qu'un contrôleur de groupe électrogène?
Un contrôleur de groupe électrogène intègre, dans un module électronique, une unité de commande du moteur, un module de surveillance de l'alternateur de charge et des relais programmables chargés de protéger tous les systèmes du générateur diesel.
BEK3
Le contrôleur de groupe électrogène peut démarrer et s'arrêter automatiquement en fonction de vos paramètres. Cela arrêtera le générateur pour protéger le système contre de graves dommages.
Le BeK3 est un automate triphasé assurant la détection de l’absence du secteur, la commande des contacteurs, le contrôle-commande et la surveillance d’un alternateur. Il comporte une interface CANBUS pour des moteurs thermiques équipés d’une « unité de commande de moteur » ECU (SAE-J1939) mais accepte également les moteurs standards (avec capteurs analogiques). Sa programmation s’effectue rapidement et tous les paramètres, alarmes et conditions de fonctionnement sont affichés au moyen d’un écran graphique 128 x 64 à performances élevées, capable de fonctionner dans une plage de températures de - 25°C à + 70°C. Les mesures couvrent Vca, Ica, Vcc, kVA, kVar, kW, kWh, FP, Hz, cumul des heures de fonctionnement, t/min, pression huile, température moteur, Vcc batterie (moteur) et niveau combustible. Un programme logiciel de surveillance et de contrôle-commande à distance est également fourni. Le BeK3 comprend une interface RS 485 avec protocole MODBUS et répond aux spécifications NFPA-110 / NFPA-99
Caractéristiques innovatrices d’avant-garde
Interfaces avec RS 485, BUS-CAN J1939
Journal historique de 200 événements horodatés par horloge en temps réel
Écran graphique 128 x 64
Interfaces pour capteurs à résistanc
Affichage des kVA, kVAr, kW, FP , A, V, Hz, kWh
Affichage de tous les paramètres du moteur
35 options pour chaque entrée programmable
80 options pour chaque sortie
Fabrication de haute qualité
Déverminage dynamique de 72 heuresù
Garantie de 3 ans
Nous concevons et fabriquons des contrôleurs de groupe électrogène assurant la protection des moteurs Diesel, la détection de l’absence du secteur, la commutation automatique ainsi que le contrôle-commande et la surveillance de l’alternateur. Nous produisons également des
armoires d’automatismes pour groupes électrogènes
et coffrets électriques 5-160kVA, des automates CAN-BUS et des systèmes de communication sur l’Internet basés sur ‘MODBUS TCP-IP’. Tous nos produits sont certifiés conformes aux normes applicables.

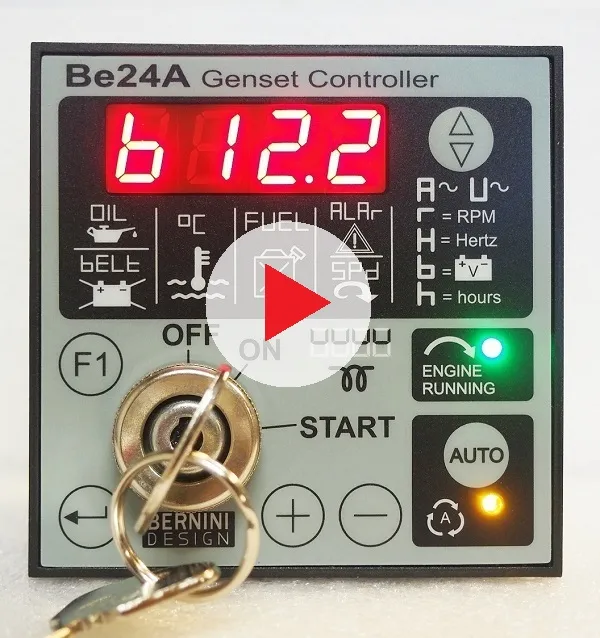

Contrôleur de groupe électrogène Be24
Regardez la vidéo pour en savoir plus sur le Be24
Lorsqu'il s'agit d'un groupe électrogène fonctionnant dans des conditions difficiles, le contrôleur Be24 est en mesure de garantir la sécurité dans une large gamme d'applications. Il a été conçu en 2002. Depuis, plus de 80 000 contrôleurs fonctionnent jour et nuit dans le monde entier. Le Be24 comporte dans un module standard DIN 96 mm x 96 mm, toutes les fonctions nécessaires pour commander un groupe électrogène. Les composants électroniques à l'intérieur du Be24 sont entièrement protégés contre l'humidité et la poussière. Vous pouvez installer le Be24 dans des générateurs fonctionnant dans des conditions de température extrêmes.
Le Be24 est doté de 6 boutons pousssoirs du type à membrane, 2 DEL, 1 afficheur à 4 chiffres ou lettres, 5 sorties statiques, 9 entrées. Il dispose d'un interrupteur à clé à 3 positions pour le démarrage manuel.
ACHETER UNE PIÈCE
Be24
GARANTIE 3 ANS
(TVA ET FRAIS DE TRANSPORT INCLUS)
164€
GARANTIE ET PAYMENT PAYPAL
ACHETER DEUX PIÈCES
Be24
2 x 134,50€
(TVA ET FRAIS DE TRANSPORT INCLUS)
GARANTIE ET PAYMENT PAYPAL
MODULE DE COMMANDE DE MOTEUR BE172
Module de commande de moteur Diesel, ou essence, avec arrêt automatique
Le Be172 réalise un démarrage manuel pour des équipements entraînés par moteur diesel. Les protections automatiques contre les défauts incluent: arrêt d’urgence, batterie, pression huile basse moteur, niveau bas combustible et température élevée. Le Be172 comporte les sorties suivantes: démarrage, arrêt, préchauffage, alarme et solénoïde combustible.
BE172 MANUEL D'UTILISATION INSTALLATION 2023
Le Be172 comprend un interrupteur pour courant fort (30A) pour mettre sous tension le démarreur. Toutes les fonctions sont indiquées au moyen de indicateur à DEL. Les raccordements électriques se font par cosses type Faston 6,35 mm. Le module Be172 évite les dommages à votre moteur. Il surveille la pression d'huile, la température et l'alternateur à courroie. Vous pouvez connecter des alarmes auxiliaires pour étendre la protection du moteur. Tous les paramètres sont entièrement programmables.
Caractéristiques clés
- Interrupteur à clé de 30 A pour démarrage manuel
- Sorties transistorisées résistant aux courts-circuits
- Taille DIN 72, profondeur 40 mm, résistant aux chocs
- Il arrête le moteur en cas d'alarme
- Garantie complète de 3 ans
- Plage de tension de fonctionnement de 5,5 à 30 Vcc
- Plage de température -30 à 70 degrés Celsius
- 4 paramètres entièrement programmables
- Adaptable à tout type de moteurs
ACHETER UNE PIÈCE
BE172
129€
GARANTIE ET PAYMENT PAYPAL
GARANTIE 3 ANS
(TVA ET FRAIS DE TRANSPORT INCLUS)
ACHETER DEUX PIÈCES
2 x 109€
GARANTIE ET PAYMENT PAYPAL
DESCRIPTION DÉTAILLÉE
Le Be172 comprend les protections de base pour protéger un moteur diesel. Il dispose d'un affichage à 7 segments de qualité militaire à 4 chiffres, de 3 sorties statiques, de 7 entrées numériques et d'un interrupteur à clé de 30 Adc. Le Be172 surveille un pressostat d'huile, un interrupteur de température, un interrupteur de niveau de carburant, une tension d'alternateur de chargeur et des alarmes auxiliaires. Le Be172 offre un mode de fonctionnement MANUEL via un interrupteur à clé. Enfin, le Be172 propose réglages de préchauffage, solénoïde de carburant, alarme de carburant et alarme auxiliaire. Le Be172 est une mise à niveau du module de protection moteur Be72 le plus populaire. L'écran indique le COMPTE DES HEURES DU MOTEUR, la TENSION DE LA BATTERIE, les ALARMES et les RÉGLAGES INTERNES.
Contrôleur de groupe électrogène avec contrôleur intégré de panne de secteur BE242
Contrôleur Inverseur De Source Automatique Be242
EN UTILISANT CE CONTRÔLEUR ÉLECTRONIQUE VOUS POUVEZ RÉALISER TOUT TYPE D'INVERSEUR DE SOURCE AUTOMATIQUE
C'est le meilleur choix lorsque vous devez réaliser des panneaux électriques pour des générateurs de secours. Il comprend tous les composants conçus pour vous faire économiser du temps et de l'argent. Le contrôleur est conçu pour résister à des niveaux élevés de surtensions et de chocs électriques.
D'un point de vue mécanique, il est vraiment simple à installer sur la porte du panneau. En fait, c'est le seul contrôleur ATS de forme carrée nécessitant un trou rond. Vous pouvez faire un trou rond en 2 minutes. Un trou carré demande du temps et diverses difficultés. Le contrôleur est connecté à une carte d'interface avec tous les relais protégés contre les courts-circuits. Le contrôleur dispose des entrées-sorties nécessaires pour piloter tous types de moteurs et tous types d'interrupteurs de puissance. Le Be242 est livré prêt à l'emploi, déjà programmé. Vous pouvez programmer sur place les paramètres pour adapter votre panneau à une grande variété d'applications commerciales et industrielles.
Comment réaliser un inverseur de sources?
Regardez la vidéo pour découvrir tous les secrets de fabrication d'un panneau électrique professionnel
SOUHAITEZ-VOUS ACHETER UN INVERSEUR DE SOURCES PRÊT À L’EMPLOI?
PRIX INVERSEUR DE SOURCE AUTOMATIQUE 15-160kVA
Avantage numéro 1
Vous gagnez 50% de temps dans la réalisation d'un Inverseurs de sources automatiques car vous ne faites qu'un trou rond sur la porte et il n'y a aucun câble connecté à la porte frontale. Toutes les connexions 400 volts se font dans le panneau fond de panier, vous économisez 20 mètres de câbles. En cas de foudre, vous n'aurez pas d'interférences électriques avec les circuits basse tension. Cela signifie une fiabilité à très long terme. Le be242 s'interface directement avec le moteur au moyen de la carte relais Be242.
Avantage numéro 2
Le be242 est connecté à la carte relais via un câble spécial fourni avec le kit. Vous n'avez plus besoin de fusibles, de relais et de borniers supplémentaires. Vous pouvez le faire en une minute au lieu d’une heure !
Avantage numéro 3
Le Be242 est convivial. Toutes les fonctions de base sont claires à comprendre sans menus complexes. L'écran et les indicateurs lumineux sont très lumineux dans une large plage de températures.
Avantage numéro 4
Le Be242 ne mesure que 20 mm d'épaisseur et est relié mécaniquement à la porte via un joint en polyproiline. Cela garantit une protection IP65. Étant le contrôleur Be242 installé sur le côté extérieur de la porte, le bruit électromagnétique généré par les commutations des composants de puissance n'affectera pas le système. En d’autres termes, la porte d’entrée sert de bouclier efficace. De cette façon, le Be242 peut fonctionner dans des conditions extrêmes de bruit électrique.
Avantage numéro 5
Le Be242 est facile à programmer et vous pouvez configurer tous les paramètres réglables concernant l'alimentation électrique, le générateur, le moteur et les alarmes. Le 242 est conçu pour fonctionner en continu pendant au moins 25 ans.
Nous fabriquons des contrôleurs pour groupes électrogène depuis 1984. Nous présentons la galerie des produits les plus populaires. Nous fabriquons toujours ces articles sur demande.
Contrôleur de groupe électrogène BE21
Le Be21 est un automate monophasé de contrôle-commande pour alternateur monophasé. Il fournit des mesures et des alarmes au moyen d’un afficheur et de DEL. Le fonctionnement de l'automate est commandé par boutons poussoirs. Un schéma synoptique avec indicateurs à DEL fournit les informations concernant l’état du secteur et de l’alternateur ainsi que les modes de fonctionnement.
Contrôleur de groupe électrogène BE22
Le Be22 est un automate triphasé de contrôle-commande économique pour un ensemble moteur et alternateur. Il fournit des mesures et des alarmes au moyen d’un afficheur et de DEL. Le fonctionnement de l’automate est commandé par boutons poussoirs. Un schéma synoptique avec indicateurs à DEL fournit les informations concernant le secteur, l’alternateur et les modes de fonctionnement. Le Be22 convient pour des systèmes avec batterie de 12 V ou de 24 V. Le Be22 comporte 2 modules distincts afin de gagner du temps lors du montage en panneau. Le Be22 comprend le câble pour la connexion des deux modules et les connecteurs nécessaires.
Contrôleur de groupe électrogène BE42
Le Be42 est un automate triphasé avec détection absence secteur et commutation automatique de charge assurant le contrôle-commande et la surveillance d'un ensemble moteur et alternateur (groupe électrogène). Sa programmation s’effectue rapidement et tous les paramètres, alarmes et fonctions sont visualisés affichés au moyen d’un afficheur écran à luminosité élevée, capable de fonctionner dans une plage de températures entre -30°C à + 70°C. Le Be42 se connecte à des capteurs à résistance pouvant aller jusqu’à 2000 ohms, ). Les mesures couvrent Vca, Ica, Vcc, Hz, cumul des heures de fonctionnement, tr/mn, pression huile, température moteur, Vcc batterie (moteur) et niveau combustible. Le Be42 fournit une interface pour RS 485 MODBUS et est conforme aux spécifications NFPA-110 et NFPA-99
Contrôleur de groupe électrogène BE142
Le Be142-ATS combine un module triphasé de détection de l’absence du secteur et un automate commandant le commutateur de transfert automatique (contacteurs). Le Be142-ATS fournit des indications visuelles au moyen de DEL et d’un afficheur pour les tensions, fréquences, courants, alarmes et états des contacteurs-disjoncteurs. Le Be142-ATS comporte des paramètres programmables et est conforme aux règles NFP110 CAN/CSA-C282-M89. Il offre 7 modes de fonctionnement et comporte une interface RS 485 pour le contrôle-commande et la surveillance à distance.
Contrôleur de groupe électrogène BE23
L’automate Be23 remplit les mêmes fonctions que le Be24A mais utilise, à la place du commutateur à clé, des boutons poussoirs à membrane comportant un mécanisme à ressort en acier /leur donnant/permettant de hautes performances. Le Be23 comprend 2 paires distinctes de boutons poussoirs START - STOP afin de garantir plus d’un million de manœuvres dans une large plage de température de - 30 °C à + 70 °C. Il communique également avec des capteurs analogiques pour la surveillance huile – température – combustible. Ce contrôleur a été remplacé par le dernier contrôleur Be46.
Contrôleur de groupe électrogène BE46
Le Be46 comporte toutes les fonctions nécessaires pour commander et surveiller un groupe électrogène. Sa programmation s’effectue rapidement et tous les paramètres et informations concernant le fonctionnement sont indiqués au moyen de messages et de symboles. Le Be46 comprend des interfaces pour capteurs huile ou température, capteur niveau combustible et un capteur magnétique. Il fournit les modes de fonctionnement « AUTO », « MAN » et « OFF ». Les mesures couvrentVca, Ica, Vcc, kVA, kVar, kW, FP, Hz, Vcc batterie, comptage des heures de fonctionnement, t/min, pression huile, température moteur et niveau combustible.
Contrôleur de groupe électrogène BM80
Le BM80B2 est un automate triphasé universel avec détection absence secteur et commutation automatique de charge assurant le contrôle-commande et la surveillance d’un ensemble moteur et alternateur. Il fournit des mesures et des alarmes au moyen d’un afficheur et de DEL. Le fonctionnement du module de l’automate est commandé par boutons poussoirs. Un schéma synoptique avec indicateurs à DEL fournit les informations concernant le secteur, l’alternateur et les modes de fonctionnement. Le BM80B2 convient pour un système avec batterie de 12 V et comprend un chargeur de batterie électronique.
